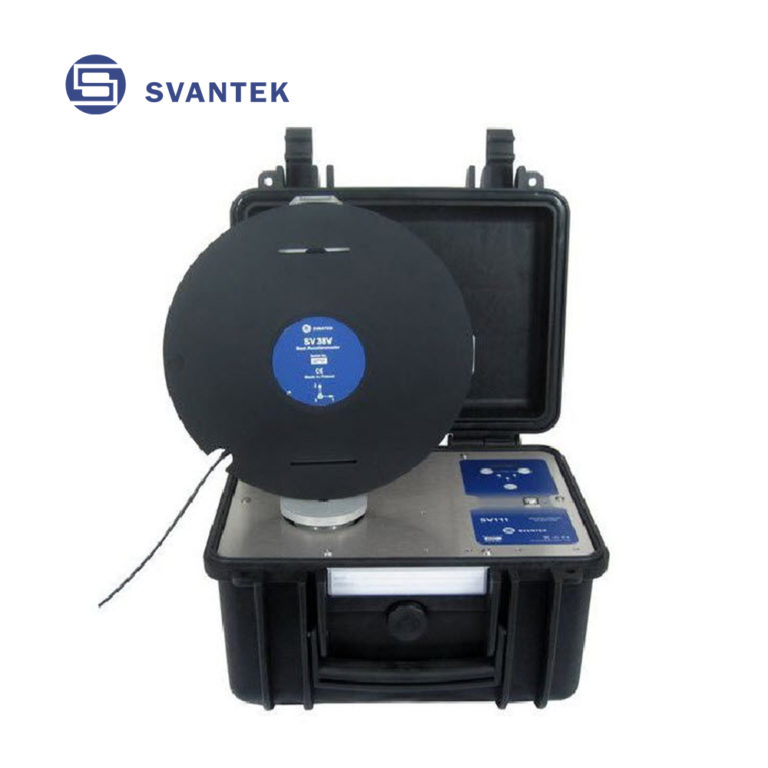

SV 111
Descripción
El calibrador de vibraciones SV 111 es el Estado del Arte instrumento diseñado para la comprobación in situ de acuerdo con la norma ISO 8041. Las comprobaciones in situ están dedicadas para la aplicación en el campo antes y después de la medición o series de mediciones. Sirven para comprobar la funcionalidad y calibración básica del instrumento.
El SV 111 es apropiado para comprobaciones de calibración de medidores de vibraciones de varios tipos en las frequencias desde 16 Hz hasta 640 Hz. Dependiendo en la frequencia seleccionada el usuario puede seleccionar el nivel de calibración desde 1 m/s2 hasta 10 m/s2. El diseño del calibrador se basa en el integrado acelerómetro de referencia triaxial y controlado por un microprocesador agitador. Siguiendo norma ISO 8041 el acelerómetro de referencia mide vibraciones cross-axis/transverso para detectar interferencia en la señal de calibración.
Los defectos causados por vibraciones de transverso se indican en los tres LEDs en el panel del calibrador. Esta única solución garantiza una estabilidad excelente del nivel y la frequencia de calibración indepéndamente del peso de objeto examinado. El agitador se puede cargar con un gran peso, que es de hasta 1 kilogramo.
Cualquier montaje impropio está detectado automáticamente y está indicado en LEDs en el panel del calibrador mostrando la información como corregir la dirección.
Para comprobaciones de calibración de sensores triaxiales está disponible un set de adaptadores dedicados incluyendo un adaptador especial para sensores de instrumentos de Svantek dedicados para vibraciones en cuerpo entero (acelerómetros asiento) para el montaje directo en el agitador. Otros tipos de transductores de vibración se pude fijar convenientemente utilizando un montaje de pie, montaje de disco o un adaptador dedicado.
La cubierta robusta y la incorporación de la batería recargable completa excepcionales características en esta nueva generación de equipos.
Características
● Calibrador de vibraciones autónomo y portátil● Fácil calibración de todo tipo de transductores de vibración para la aceleración, velocidad y desplazamiento en 79.6 Hz y 159.2 Hz
● Comprobaciones de acelerómetros en campo cumpliendo ISO 8041
● Integrado acelerómetro de referencia
● Detección de vibraciones Cross-axis/transversales
● Frecuencia baja de calibración en 15.92 Hz con carga máxima de hasta 1kg!
● Calibración completa de acelerómetro de asiento
● Detección automática de fallas
● La pantalla muestra la frecuencia, magnitud y errores
● La desactivación automática con temporalizador
● Diseño robusto y ligero – solamente 6.5 kg
● Batería recargable
● Listo y facil de usar en el campo
Especificaciones Técnicas
Señal de vibración generada (calibración) | |
Aceleraciones de vibración (RMS en ms-2) | 1 (a 15.92 Hz) 1; 2; 3; 4; 5; 6; 7; 8; 9; 10 (a 79,58 Hz) 1; 2; 3; 4; 5; 6; 7; 8; 9; 10 (a 159,2 Hz) 1 (a 636,6 Hz) |
Velocidades de vibración (RMS en mm / s) | 10 (a 15.92 Hz) 2, 4, 6, 8 10, 12, 14, 16, 18, 20 (a 79.58 Hz) 1; 2; 3; 4; 5; 6; 7; 8; 9; 10 (a 159,2 Hz) 0,25 (a 636,6 Hz) |
Desplazamiento de vibración (RMS en μm) | 100 (a 15.92 Hz) 4, 8, 12, 16, 20, 24, 28, 32, 36, 40 (a 79.58 Hz) 1; 2; 3; 4; 5; 6; 7; 8; 9; 10 (a 159,2 Hz) 0,0625 (a 636,6 Hz) |
Error de amplitud | Menos de ± 3% |
Error de frecuencia | Menos de ± 0,5% |
Vibración transversal | Menos del 10% de la dirección principal |
Distorsión armónica | <5% (a 15.92 Hz) <3% (a 79.58 Hz) <3% (a 159.2 Hz) <3% (a 636.6 Hz) |
Información general | |
Peso máximo del objeto calibrado | 1000 gramos (a 15.92 Hz) 300 gramos (a 79.58 Hz) 200 gramos (a 159.2 Hz) 200 gramos (a 636.6 Hz) |
Montaje del sensor | Rosca M5 x 12 mm |
Las condiciones de trabajo | |
Rango de temperatura | -10 ° C ÷ 50 ° C |
Rango de humedad | 25% ÷ 85% |
Fuente de alimentación | |
Tipo de Batería | Recargable 6 V / 12 Ah |
Tiempo de funcionamiento continuo | Hasta 20 horas |
Apagado automático | De 5 a 60 minutos ajustable |
Tiempo de carga | Menos de 10 horas |
Fuente de alimentación para cargador | 15 W; 8 ÷ 24 V |
Peso total y dimensiones | |
Peso | 8,2 kg (batería incluida) |
Dimensiones | 395 x 270 x 194 mm |
Adaptadores opcionales | |
SA 111 | adaptador de acelerómetro de asiento para SV 38, SV 38V, SV 100 (incluido) |
SA 105B | Adaptador para SV 105B (opcional) |
SA 155 | Adaptador para SV150 y SV151 (opcional) |
SA 38 | Adaptador para SV 101 (opcional) |
SA 40 | Adaptador para SV3233A, SV 3143M1 (opcional) |
SA 44 | Adaptador para SV 50, Dytran 3023M2 (opcional) |
