SV 106A

Descripción

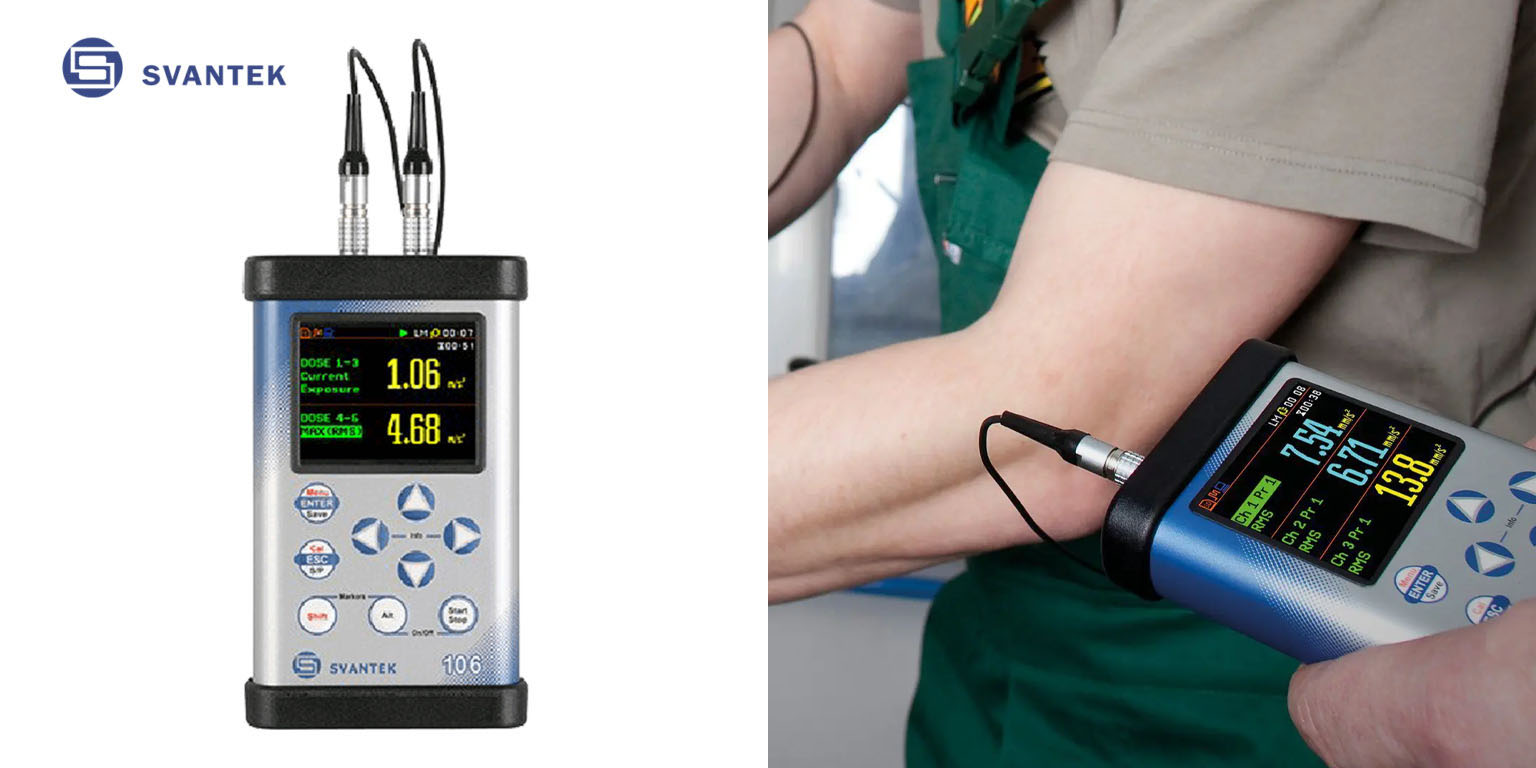

El analizador de vibraciones humanas de seis canales SV 106 conforme a normas de ISO 8041-1:2017 es una opción ideal para mediciones de acuerdo con ISO 2631-1,2&5 y ISO 5349. Este revolucionario instrumento de bolsillo permite mediciones simultáneas con dos acelerómetros triaxiales (por ejemplo, para ambas manos o medidas de transmisión de SEAT triaxiales son posibles).

El RMS, Peak, Peak-Peak, VDV, MTVV o los resultados de dosis, tales como A(8) y AEQ con todos los filtros de ponderación necesarios para las mediciones HVM, incluyendo la banda de limitación de filtros, están disponibles con este instrumento. Uso de poder computacional de su procesador de señal digital, el SV 106 puede realizar en tiempo real el análisis de 1/1 y 1/3 octava al mismo tiempo para el perfil de medidor.

El registro avanzado de historial de tiempo y de la señal en el dominio del tiempo (conforme a ISO 2631-5) en la memoria microSD ofrece una gran entrada de datos para el detallado análisis de señal. Los resultados se pueden descargar fácilmente al PC a través de la interfaz. El instrumento es compatible tal con nuestro software “Supervisor” dedicado para mediciones de salud y seguridad como con el software “SVAN PC++“ dedicado para las análisis.

Las mediciones de vibraciones de cuerpo entero son más fáciles gracias al acelerómetro-asiento SV 38V que se puede, de una manera simple, colocar directamente en la almohadilla del asiento, en el suelo o fijar en el respaldo. El equipo SV 105 con el acelerómetro triaxial permite mediciones de vibraciones mano-brazo independientamente del tipo de la herramienta bajo la evaluación.

Características

● Analizador de Vibraciones en Cuerpo conforme ISO 8041-1:2017, ISO 2631-1,2 y 5 (incluyendo VDV y MTVV) e ISO 5349
● Seis canales para medida de aceleración y dos canales para medida de fuerza estática de agarre
● Medidas de vibraciones de cuerpo entero con ‘acelerómetro asiento’ SV 38V
● Medidas de vibracioens Mano-Brazo con acelerómetros triaxiales SV 105 o SV 150
● Opción de registro de señal en el dominio del tiempo (conforme ISO 2631-5)
● Análisis frecuencial 1/1 y 1/3 octava en tiempo real (opcional)
● ● Registro de datos avanzado incluyendo análisis de espectros
● Tarjeta microSD Flash para registro masivo de datos
● Interfaz USB 1.1 Cliente
● Tiempo de integración programable de hasta 24 horas
● Software SvanPC++ para sencilla configuración del instrumento y fácil descarga de datos
● Fácil manejo, clara interfaz con pantalla en color
● Robusto (140 x 83 x 33 milímetros)
● Ligero, pesa solamente 390 gramos con baterías

Especificaciones Técnicas

Medidor de nivel de vibración y analizador
Normas	ISO 8041-1: 2017, ISO 2631-1,2 y 5, ISO 5349, Directiva 2002/44 / CE
Medidor de moda	RMS, VDV, MTVV o Max, Peak, Peak-Peak, Vector, A (8), Dose, ELV, EAV Medición simultánea en seis canales con un conjunto independiente de filtros y constantes de detector
Filtros en perfil (1)	Wd, Wk, Wm, Wb, Wc, Wj, Wg, We, Wf (ISO 2631), Wh (ISO 5349)
Filtros en perfil (2)	HP, Vel3 (para medición de PPV) y los correspondientes filtros de limitación de banda
Detectores RMS y RMQ	Detectores digitales verdaderos RMS y RMQ con detección de picos, resolución 0.1 dB
Constantes de tiempo	de 100 ms a 10 s
Rango de medición	Depende del transductor: 0.01 ms -2 RMS ÷ 50 ms -2 Pico (con SV 38V y filtro Wd) 0.1 ms -2 RMS ÷ 500 ms -2 Pico (con SV 105 o SV 107 y filtro Wh)
Rango de frecuencia	0.1 Hz ÷ 2 kHz (depende del transductor)
Registrador de datos	Datos del historial de tiempo, incluidos los resultados del modo de medidor y los espectros
Grabación en el dominio del tiempo	Grabación simultánea de señales en el dominio del tiempo x, y, z, frecuencia de muestreo de 6 kHz (opción)
Analizar	Análisis en tiempo real de 1/1 octava con frecuencias centrales de 0.5 Hz a 2000 Hz (opción) Análisis en tiempo real de 1/3 octava con frecuencias centrales de 0.4 Hz a 2500 Hz (opción)
Acelerómetro (opcional)	SV 38V Acelerómetro triaxial de bajo costo y baja potencia para mediciones de cuerpo entero SV 105A Adaptador triaxial integrado de mano-brazo SV 150 Acelerómetro triaxial con adaptador para fijación directa a herramientas eléctricas de mano SV 84 Acelerómetro triaxial para mediciones de vibraciones de suelo / edificio
Información general
Entrada	2 x LEMO de 5 pines: seis canales tipo Direct o IEPE y dos canales para transductores de fuerza
Gama dinámica	90 dB
Rango de fuerza	0.2 N ÷ 200 N (canales dedicados para transductores de fuerza))
Tasa de muestreo	6 kHz
Memoria	Ranura para tarjeta flash Micro SD de memoria no volátil interna de 16 MB (admite tarjetas de 4 GB ÷ 16 GB)
Monitor	Color OLED 2.4 «, 320 x 240 píxeles Super contraste 10000: 1
Interfaces	Cliente USB 1.1, E / S extendida – Salida de CA (1 V pico) o Entrada / Salida digital (Disparador – Pulso)
Fuente de alimentación	Cuatro baterías AA (alcalinas): tiempo de funcionamiento> 12 h (6.0 V / 1.6 Ah) * Cuatro baterías recargables AA (no incluidas): tiempo de funcionamiento> 16 h (4.8 V / 2.6 Ah) * Interfaz USB: HUB de 500 mA
Condiciones ambientales	Temperatura: de -10 ° C a 50 ° C Humedad: hasta 95% HR, sin condensación
Dimensiones	140 x 83 x 33 mm (sin acelerómetro)
Peso	Aprox. 390 gramos incluyendo baterías (sin acelerómetro)
