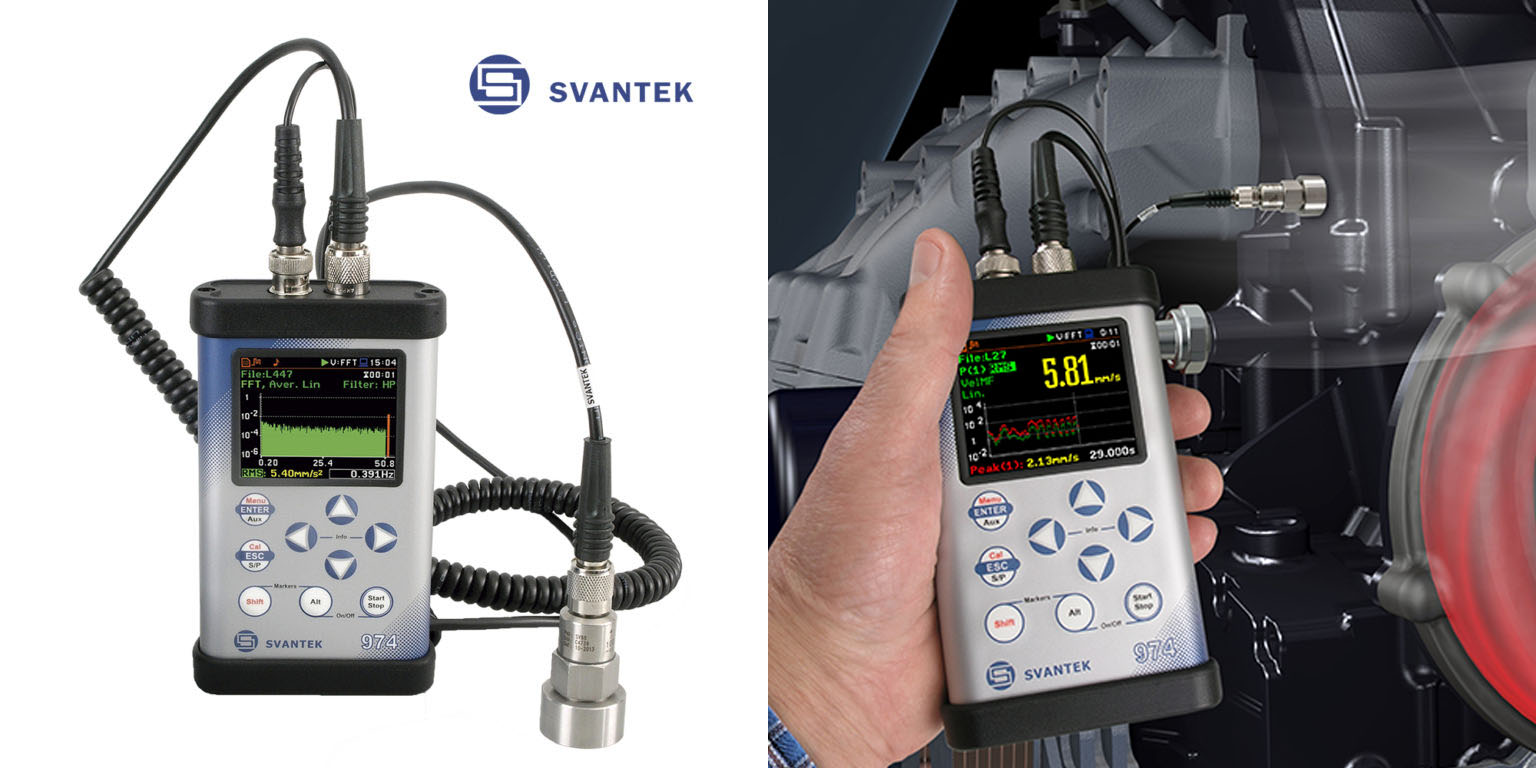

SVAN 974

Descripción

El medidor de vibraciones SVAN 974 está dedicado para las mediciones generales de vibración y vibraciones en máquinas. Puede ser utilizado por consultantes, conservadores, equipos de servicio, empleados de departamentos de I+D.

El instrumento permite ejercer las mediciones paralelas de acceleración, velocidad y desplazamiento. Tres perfiles de vibración facilitan las mediciones simultáneas con tres filtros independamente definidos y la constante del tiempo de detector RMS. Cada perfil garantiza una gran cantidad de resultados (por ejemple RMS, Pico y Max).

La grabación avanzada de historia de tiempo para cada perfil provee la información completa sobre la señal medida. Los datos de medición se guardan en la tarjeta microSD y fácilmente pueden ser descargados a un PC a través de la interfaz USB y el software SvanPC++.

La mayoría de los filtros de ponderación, como VelMF, de acuerdo con norma ISO 10816, están disponibles en este dispositivo. Gracias al poder computacional de su procesador de señal digital, el SVAN 974 puede realizar un análisis de frequencia en 1/1 y 1/3 octava o un análisis FFT. El SVAN 974 permite también ejercer la medición de revoluciones (RPM) utilizando el tacómetro Monarch.

El dispositivo se alimenta por cuatro baterías recargables o estándares AA y también por la interfaz USB. La cascara robusta y compacte, junto con el peso ligero, completan otras características excepcionales de este instrumento moderno.

Características

● Analizador de vibraciones de bajo coste
● Cooperación con acelerómetro IEPE y piezoeléctricos
● Tres perfiles simultáneos e independientes, medidas simultáneas de aceleración, velocidad y desplazamiento
● Filtro de máquina integrado (10 Hz – 1 kHz) conforme ISO 20816
● Análisis frequencial FFT – de hasta 1600 líneas (incluido)
● Análisis frequencial 1/1 y 1/3 octava (opcional)
● Medida de revoluciones (RPM) (opcional)
● Grabación de señal en dominio de tiempo en formato WAV (opcional)
● Avanzada grabación de resultados RMS/Max/Peak con análisis espectral
● Pantalla en color OLED
● Tarjeta microSD
● Avanzada función de activación
● Alimentado por cuatro baterías AA o baterías recargables AA (no incluidas)
● Tiempo de funcionamiento de hasta 16 horas (en el modo de medidor)
● Portátil, ligero y robusto (solo 390 gramos con baterías)
● USB 1.1

Especificaciones Técnicas

Normas ISO 10816-1
Numero de perfiles 3
Filtros de ponderación Aceleración: HP1, HP3, HP10, Wh Velocidad: Vel1, Vel3, Vel10, Desplazamiento: Dil1, Dil3, Dil10Filtro de máquina: VelMF (ISO 10816-1)
Constantes de tiempo de 100 ms a 10 s
Detector RMS Detector digital True RMS con detección de picos, resolución 0.1 dB
Acelerómetro SV 80 IEPE, eje único, sensibilidad 10 mV / (ms -2 ) ~ 100 mV / g
Rango de medicion 0.01 ms – 2 RMS ÷ 438 ms -2 Pico (con SV 80)
Rango de frecuencia 1 Hz ÷ 5 kHz (con SV 80 y filtro HP o HP1)
Nivel de ruido interno Menos de 10 μV RMS (entrada IEPE y filtro HP1)
Gama dinámica > 100 dB
Análisis de vibraciones
Análisis de 1/1 de octava (opción) Análisis en tiempo real que cumple los requisitos de Clase 1 de IEC 61260, frecuencias centrales de 1 Hz a 16 kHz (banda completa) con filtro de ponderación y detector seleccionables
Análisis de 1/3 de octava (opción) Análisis en tiempo real que cumple los requisitos de Clase 1 de IEC 61260, frecuencias centrales de 0,8 Hz a 20 kHz (banda completa) con filtro de ponderación y detector seleccionables
 Análisis FFT (incluido) 400 u 800 o 1600 líneas en banda seleccionable de 78 Hz a 20 kHz con filtro de ponderación HP, promedio seleccionable: lineal o exponencial y ventana seleccionable
RPM (opción) Opción de medición de rotación sin tacómetro láser (opción), medición de RPM, RPS, RMAX, RMIN
Información general
Entrada IEPE, amplificador de carga o directo con conector TNC
Corriente IEPE Seleccionable: 1.5 mA, 3.0 mA, 4.5 mA
Rango de frecuencia
(-3 dB)
0.7 Hz ÷ 22.6 kHz, frecuencia de muestreo 48 kHz
Memoria Tarjeta MicroSD de 8 GB (extraíble y actualizable)
Monitor Color 320 x 240 píxeles, tipo OLED
Teclado 9 botones pulsadores
Interfaces de comunicación USB 1.1 Cliente
E / S extendida – Salida de CA 1 V RMS seno (1,41 V pico) o entrada / salida digital (disparador – pulso)
Fuente de alimentación Cuatro pilas AA alcalinas o recargables de NiMH (no incluidas)
Interfaz USB 500 mA HUB
Condiciones ambientales Temperatura de -10 o C a 50 o C
Humedad hasta 90% HR, sin condensación
Dimensiones 140 mm x 83 mm x 33 mm (incluye micrófono y preamplificador)
Peso  Aprox. 0.4 kg con baterías (sin acelerómetro)
