SVAN 979
Descripción

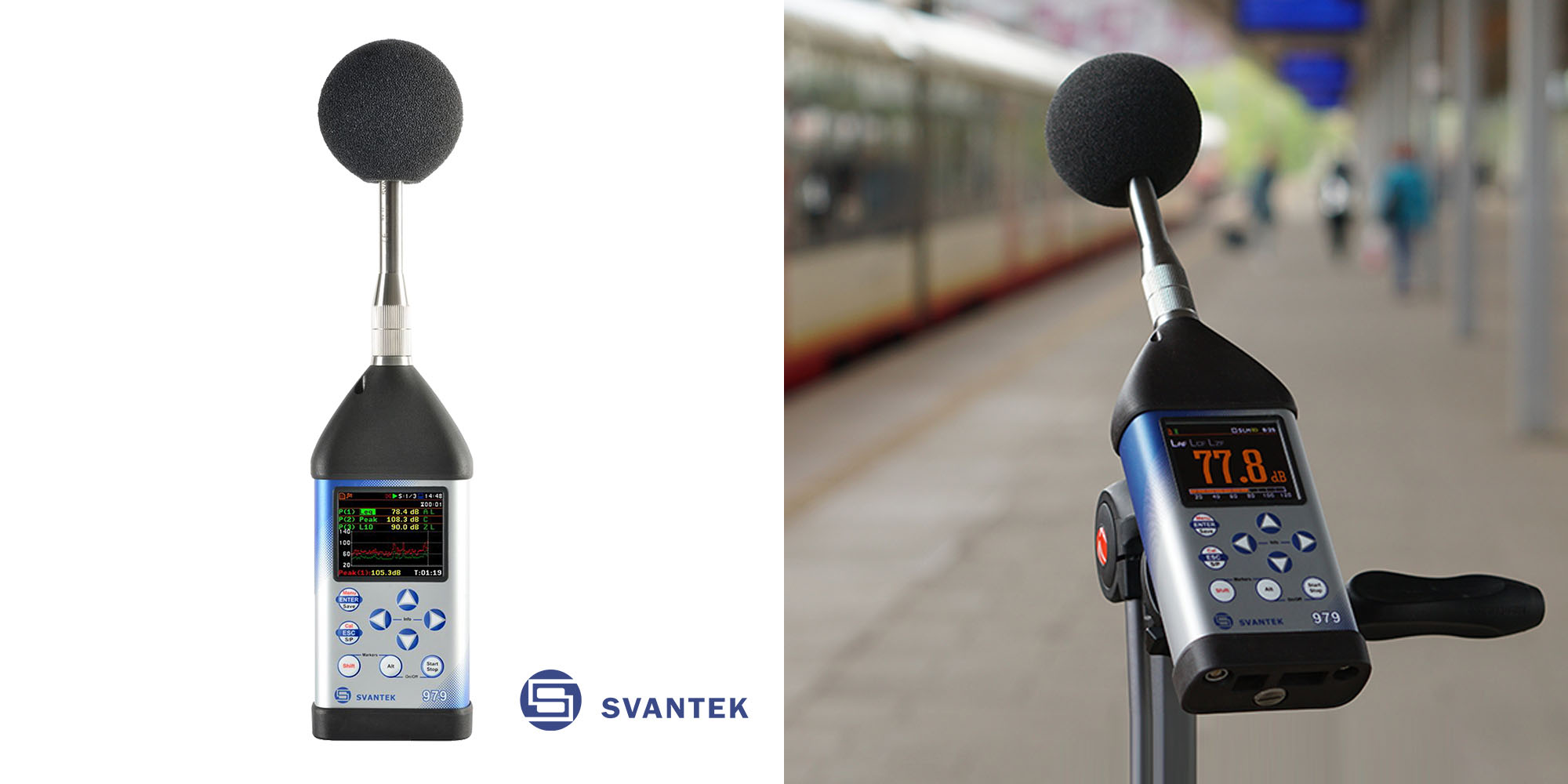

El analizador de ruido y vibraciones Clase 1 SVAN 979 es nuestro dispositivo principal. Tu primera impresión será estupenda pantalla OLED que se caracteriza por excelente visibilidad en cualesquiera condiciones de la luz. El peso ligero de dispositivo y la carcasa dura de aluminio no solo hacen sentir el agarre firme sino también protegen este instrumento electrónico de gran valor de daños y cualquier influencia de interferencia electromagnética.
El SVAN 979 tiene el rango dinámico de mediciones muy grande – más de 110dB. Su micrófono GRAS 40AE de calidad alta facilita las mediciones en el rango de frequencia desde solamente 3 Hz. La ruta de mediciones ha sido diseñada para facilitar el uso de otros micrófonos para mediciones de frequencias muy bajas o nivel alto de ruido. El preamplificador de micrófono ha sido fortalecido con un collar para protegerlo de daños mecánicos. Otra característica increíble de SVAN 979 es la posibilidad de desconectar el preamplificador de micrófono y utilizar el instrumento para mediciones de vibraciones – solamente es necesario conectar el cable y el sensor de vibraciones .
El SVAN 979 tiene un rango extenso de accesorios de hardware y firmware como Bluetooth® integrado, detector infrarrojo de pantalla anti viento, conección directa con módulo GPS, GPRS o módem WiFi o sensor integrado de vibraciones de golpeo completamente único que avisa al usuario cuando el intrumento esté expuesto a las vibraciones que puedan influir en mediciones de ruido.
Dos entradas USB facilitan el funcionamiento simultáneo de memoria USB y comunicación con el ordenador.
Como el instrumento posee dos procesadores de señal digital de velocidad alta, es posible utilizar estas numerosas características en el mismo tiempo. Por ejemplo, el SVAN 979 es capaz de medir historia temporal en pasos de 2 ms, registrados simultánemente en grabación audio (con muestreo de 48kHz) y análisis de frequencia en tiempo real. Solamente el SVAN 979 es apto para cumplir con aquel reto. Todos los datos se guardan en la tarjeta microSD de cualquier capacidad (16GB por defecto).
Otra cosa importante es que, en oposición a otras compañías que hacen recálculos de espectro FFT a bandas de octava, el SVAN 979 performa el análisis de frequencia en el tiempo real, en 1/1 octava, 1/3 octava de hasta 1/12 octavas.
La configuración de mediciones tan avanzadas puede ser muy complicada pero esta dificultad no existe en el caso de SVAN 979. La estructura de manejo muy fácil ha sido diseñada para que la experiencia del uso de SVAN 979 sea un placer.
Características
● Clase 1 IEC 61672:2013 mediciones del nivel sonoro● Mediciones generales de vibración (aceleración, velocidad and desplazamiento)
● Tres perfiles paralelos independientes
● Análisis 1/1 y 1/3 octava en tiempo real
● Análisis 1/6 y 1/12 octava en tiempo real (opcional)
● Análisis FFT en tiempo real con 1600 líneas, banda de hasta 22.4 kHz
● Registro de señal del dominio del tiempo ● Registro de datos avanzado incluyendo espectros y grabación de eventos de Audio
● Medición de Tiempos de Reverberación (RT60)
● Detección de tonos puros (opcional)
● Medición de sonoridad acústica (Loudness) (opcional)
● Funciones de Trigger y Alarma avanzadas
● Filtros pass-band programables por el usuario
● Detección automática de pantalla anti viento y cable de extensión
● Sistema integrado de control de vibración del equipo
● Tarjeta de memoria micro SD para almacenamiento masivo de datos
● Comunicación a distancia a través de GPRS o LAN y WLAN (hardware opcional necesario)
● Localización GPS y sincronización horaria (hardware opcional necesario)
● Interfaz USB 1.1 Cliente (conexión en tiempo real para PC «front end»)
● Interfaces Bluetooth®, RS 232 e IrDA
● Pantalla en color OLED de gran contraste (10000:1)
● Generador de señal integrado
● Protección intemperie del micrófono
● Portátil, ligero y robusto ● Fácil manejo
Especificaciones Técnicas
Normas | Clase 1: IEC 61672-1: 2013 (aprobación PTB 21.21 / 13.06) |
Numero de perfiles | 3 |
Filtros de ponderación | A, B, C, Z, G |
Constantes de tiempo | Lento, rápido, impulso |
Detector RMS | Detector digital True RMS con detección de picos, resolución 0.1 dB |
Micrófono | GRAS 40AE, 50 mV / Pa, micrófono condensador prepolarizado de 1/2 ” |
Preamplificador | SV 17 IEPE tipo / 200V compatible con polarización externa |
Rango de operación lineal | 22 dBA RMS ÷ 140 dBA Pico (de acuerdo con IEC 61672) |
Rango de medición dinámica total | 12 dBA RMS ÷ 140 dBA Pico (típico desde ruido de fondo hasta el nivel máximo) |
Nivel de ruido interno | menos de 12 dBA RMS |
Gama dinámica | > 110 dB |
Rango de frecuencia | 3.15 Hz ÷ 20 kHz con micrófono GRAS 40AE |
Resultados del modo de medidor | SPL, Leq, SEL, Lden, LEPd, Tiempo de sobrecarga, Ltm3, Ltm5, LMax, LMin, LPeak, Medición simultánea en tres perfiles con filtros y detectores independientes |
Estadísticas | Ln (L1-L99), histograma completo en modo metro, promediando: lineal con detector (exponencial)Estadísticas de Ln (L1-L99) en 1/1 o 1/3 octavas (si la opción está activa) |
Registrador de datos | registro de resultados resumidos con paso de 10 s (función de guardado automático)registro del historial de tiempo con paso de 2 ms |
Grabación de audio (opcional) | Grabación de eventos de audio durante la medición, modo de disparo o continuo, frecuencia de muestreo de 12/24/48 kHz, 16 o 24 bits, formato wav |
Grabación de ondas (opcional) | Registro de señal en el dominio del tiempo durante la medición Velocidad de muestreo de 12/24/48 kHz, 16 o 24 bits, formato wav |
Análisis de sonido | |
Análisis de 1/1 de octava (incluido) | Análisis en tiempo real que cumple con los requisitos de Clase 1 de IEC 61260, frecuencias centrales de 31.5 Hz a 16 kHz (banda de audio), filtro de ponderación seleccionable, detector seleccionable oAnálisis en tiempo real que cumple con los requisitos de Clase 1 de IEC 61260, frecuencias centrales de 1 Hz a 16 kHz (banda completa), filtro de ponderación seleccionable, detector lineal |
Análisis de 1/3 de octava (incluido) | Análisis en tiempo real que cumple con los requisitos de Clase 1 de IEC 61260, frecuencias centrales de 20 Hz a 20 kHz (banda de audio), filtro de ponderación seleccionable y detector seleccionable oAnálisis en tiempo real que cumple con los requisitos de Clase 1 de IEC 61260, frecuencias centrales de 0,8 Hz a 20 kHz (banda completa), filtro de ponderación seleccionable, detector lineal |
Análisis de 1/6 de octava (opción) | Análisis en tiempo real que cumple con los requisitos de Clase 1 de IEC 61260, frecuencias centrales de 20 Hz a 21.4 kHz (banda de audio), filtro de ponderación seleccionable y detector seleccionable oAnálisis en tiempo real que cumple con los requisitos de Clase 1 de IEC 61260, frecuencias centrales de 0,73 Hz a 21,4 kHz (banda completa), filtro de ponderación seleccionable, detector lineal |
Análisis de octava 1/12 (opción) | Análisis en tiempo real que cumple con los requisitos de Clase 1 de IEC 61260, frecuencias centrales de 20.3 Hz a 22 kHz (banda de audio), filtro de ponderación seleccionable y detector seleccionable oAnálisis en tiempo real que cumple con los requisitos de Clase 1 de IEC 61260, frecuencias centrales de 0.71 Hz a 22 kHz (banda completa), filtro de ponderación seleccionable, detector lineal |
Análisis FFT (incluido) | 400 u 800 o 1600 líneas en banda seleccionable de 78 Hz a 20 kHz con filtro de ponderación seleccionable, promedio seleccionable: lineal o exponencial y ventana seleccionable |
Tonalidad (opción) | Detección de tono puro, basado en FFT, de acuerdo con el método nórdico conjunto e ISO 1996 |
RT 60 (incluido) | Análisis del tiempo de reverberación en 1/3 de octavas, método seleccionable: decaimiento o impulso |
Generador de señal (incluido) | Seno, ruido blanco, ruido rosa |
RPM (opción) | Opción de medición de rotación sin tacómetro láser (opción), medición de RPM, RPS, RMAX, RMIN |
Filtros de usuario (opción) | Filtro de tiempo real seleccionable: opción de filtros de paso bajo, paso alto y paso de banda |
Medidor de nivel de vibración | |
Normas | ISO 10816-1 |
Numero de perfiles | 3 |
Filtros de ponderación | Aceleración: HP1, HP3, HP10, Wh; Velocidad: Vel1, Vel3, Vel10, Desplazamiento: Dil1, Dil3, Dil10Filtro de máquina: VelMF (ISO 10816-1) |
Detector RMS | Detector digital True RMS con detección de picos, resolución 0.1 dB Constantes de tiempo: de 100 ms a 10 s |
Resultados del modo de medidor | RMS, MAX, Peak, Peak-Peak, Tiempo de sobrecarga, MTVV, |
Acelerómetro (opcional) | SV 80 IEPE, eje único, sensibilidad 10 mV / (ms-2) ~ 100 mV / g |
Rango de medicion | 0.01 ms – 2 RMS ÷ 500 ms -2 Pico (con SV 80) |
Rango de frecuencia | 1 Hz ÷ 5 kHz (con SV 80 y filtro HP o HP1) |
Análisis de vibraciones | |
Análisis de 1/1 de octava (incluido) | Análisis en tiempo real que cumple los requisitos de Clase 1 de IEC 61260, frecuencias centrales de 1 Hz a 16 kHz (banda completa), filtro de ponderación HP, detector lineal |
Análisis de 1/3 de octava (incluido) | Análisis en tiempo real que cumple con los requisitos de Clase 1 de IEC 61260, frecuencias centrales de 0,8 Hz a 20 kHz (banda completa), filtro de ponderación HP, detector lineal |
Análisis de 1/6 de octava (opción) | Análisis en tiempo real que cumple los requisitos de Clase 1 de IEC 61260, frecuencias centrales de 0,73 Hz a 21,4 kHz (banda completa), filtro de ponderación HP, detector lineal |
Análisis de octava 1/12 (opción) | Análisis en tiempo real que cumple los requisitos de Clase 1 de IEC 61260, frecuencias centrales de 0,71 Hz a 22 kHz (banda completa), filtro de ponderación HP, detector lineal |
Análisis FFT (incluido) | 400 u 800 o 1600 líneas en banda seleccionable de 78 Hz a 20 kHz con filtro de ponderación seleccionable, promedio seleccionable: lineal o exponencial y ventana seleccionable |
RPM (opción) | Opción de medición de rotación sin tacómetro láser (opción), medición de RPM, RPS, RMAX, RMIN |
Filtros de usuario (opción) | Filtro de tiempo real seleccionable: opción de filtros de paso bajo, paso alto y paso de banda |
Información general | |
Entrada | LEMO de 7 pines: CA directa, CA directa con polarización de 200 V, CC directa o tipo IEPE con TEDS |
Monitoreo de auto vibración | Detección de choque incorporada |
Gama dinámica | 115 dB |
Rango de frecuencia | 0.5 Hz ÷ 22.4 kHz, frecuencia de muestreo 48 kHz0.5 Hz ÷ 40 kHz, frecuencia de muestreo 96 kHz (versión de ultrasonido) |
Memoria | 32 MB de tipo de flash no volátil, tarjeta micro SD de 8 GB (extraíble y actualizable) |
Monitor | Color 320 x 240 píxeles, tipo OLED |
Teclado | 9 botones pulsadores |
Interfaces de comunicación | Cliente USB 1.1 |
Bluetooth® | |
RS 232 (con opción SV 55) | |
Sincronización y posicionamiento de hora GPS (opcional) | |
E / S externa – Salida de CA (1 V pico) o Entrada / Salida digital (Disparador – Pulso) | |
Fuente de alimentación | Cuatro pilas AA NiMH recargables (incluidas) |
Interfaz USB 500 mA HUB | |
Fuente de alimentación externa 6 V / 500 mA CC ÷ 15 V / 250 mA CC | |
Paquete de batería externa SA 17A (opcional) | |
Condiciones ambientales | Temperatura de -10 o C a 50 o C |
Humedad hasta 90% HR, sin condensación | |
Dimensiones | 305 mm x 79 x 39 mm (incluye micrófono y preamplificador) |
Peso | Aprox. 0.6 kg con pilas |
